LTP – Low Temperature Protection Devices
Dispositivi di Blocco di Bassa Temperatura Serie FSE 53
I Dispositivi di Blocco della Serie FSE 53 sono valvole di intercettazio-ne automatica, pilotate dalla tempera-tura dei fluidi in transito, sviluppate dalla Tecnodelta per soddisfare i re-quisiti specificati dalla circ. ISPESL n. 53 del 23/12/03 (e s.m.&.i.) nei casi in cui i risultati di una specifica analisi di rischio ne richiedano l’installazione.
CARATTERISTICHE PRINCIPALI
- La funzione di sicurezza del blocco del gas eseguita dai dispositivi è volta a prevenire eventi incidentali causati dalla rottura per infragilimento da bassa temperatura di componenti non resilienti posti a valle di sistemi di vaporizzazione di gas compressi gas li-quefatti.
- I Dispositivi sono stati progettati e costruiti per svolge-re in maniera affidabile la loro specifica funzione, te-nendo conto delle esigenze di prova periodica e ma-nutenzione necessari a garantirne il funzionamento si-curo nel tempo.
Classificati in Categoria IV come previsto al punto 2 dell’allegato II del D. Lgs 25/02/200 n° 93 (coordinato con il D.Lgs 15/02/2016 n 26), sono certificati se-condo la Direttiva 2014/68/UE.
I nostri numeri:
- Negli anni sono stati realizzati oltre 5.000 dispositivi, suddivisi in 20 famiglie, ciascuna con numerose opzioni in grado di soddisfare ogni esigenza.
Dispositivi Standard
| Modello | Peculiarità | Diametro massimo e pressione massima | Attuatore e Valvola | Fluidi |
|---|---|---|---|---|
53-F2-P | Cert. MOCA | DN200 PN40 | Valvola a sfera in acciaio inox Attuatore pneumatico | Azoto, Argon, Anidride Carbonica, Ossigeno |
53-F2-E | Attuatore elettrico Disponibile a doppio effetto e singolo effetto | DN80 PN40 | Valvola a sfera in acciaio inox Attuatore elettrico | Azoto, Argon, Anidride Carbonica, Ossigeno |

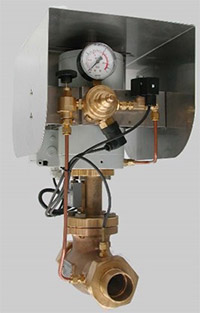

53-F3-P | Cert. MOCA | DN150 PN40 | Valvola a globo in bronzo o acciaio inox Attuatore pneumatico | Azoto, Argon, Anidride Carbonica, Ossigeno |
53-F11-TP | Completamente pneumatico | DN150 PN40 | Valvola a sfera in acciaio inox Attuatore pneumatico | Azoto, Argon, Anidride Carbonica, Ossigeno, Protossido di azoto |
53-F12-TP | Alta pressione | DN20 PN250 | Valvola a sfera in acciaio inox Attuatore pneumatico | Azoto, Argon, Ossigeno |

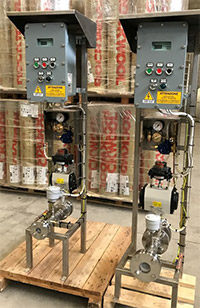

53-F18-P | Dispositivo idoneo per installazione in area ATEX | DN50 PN100 | Valvola a sfera in acciaio inox Attuatore pneumatico | Azoto, Argon, Anidride Carbonica, Ossigeno, Metano |
Dispositivi Extra Standard
Si realizzano dispositivi di blocco per bassa temperatura realizzati su richiesta del cliente a seconda delle esigenze; nella tabella sottostante si riepilogano un esem-pio dei dispositivi prodotti con le principali caratteristiche tecniche.
| Fluido | Diametro | Pressione | Opzioni | Attuatore | Temperatura | Materiale Valvola |
|---|---|---|---|---|---|---|
| Elio | DN25 | 25 bar | ATEX | Pneumatico | -270 °C+60° | INOX |
| Azoto | DN25 | 250 bar | MOCA | Elettrico—doppio effetto | -40…+60 °C | Bronzo |
| Ossigeno | DN25 | 40 bar | Quadro elettrico remoto | Elettrico—semplice effetto | -40…+60 °C | Ottone |
| Ossigeno | DN20 | 320 bar | Blocco bassa pressione | Pneumatico | -40…+60 °C | Monel |
| Metano | DN50 | 40 bar | Blocco alta pres-sione — Atex | Pneumatico | -40…+60 °C | Inox |
| Elio | DN25 | 250 bar | Blocco alta temperatura | Pneumatico | -40…+80 °C | Inox |
